Écran de Cantonnement dans les ERP : Guide et principe

Les écrans de cantonnement sont des dispositifs incontournables en matière de sécurité incendie dans les Établissements Recevant du Public (ERP). Destinés à maîtriser la propagation des fumées, ils assurent une meilleure visibilité et facilitent l’évacuation des occupants en cas d’incendie. Dans cet article, nous expliquerons leur rôle, leur fonctionnement, et leur installation en ERP, tout en répondant aux interrogations fréquentes autour de ce dispositif de sécurité.

Qu’est-ce qu’un écran de cantonnement ?

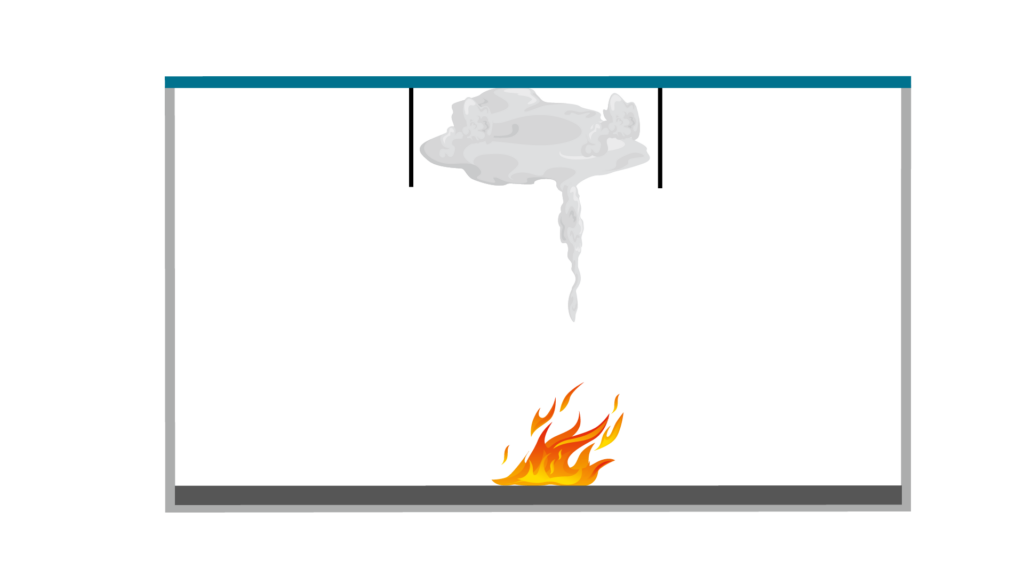

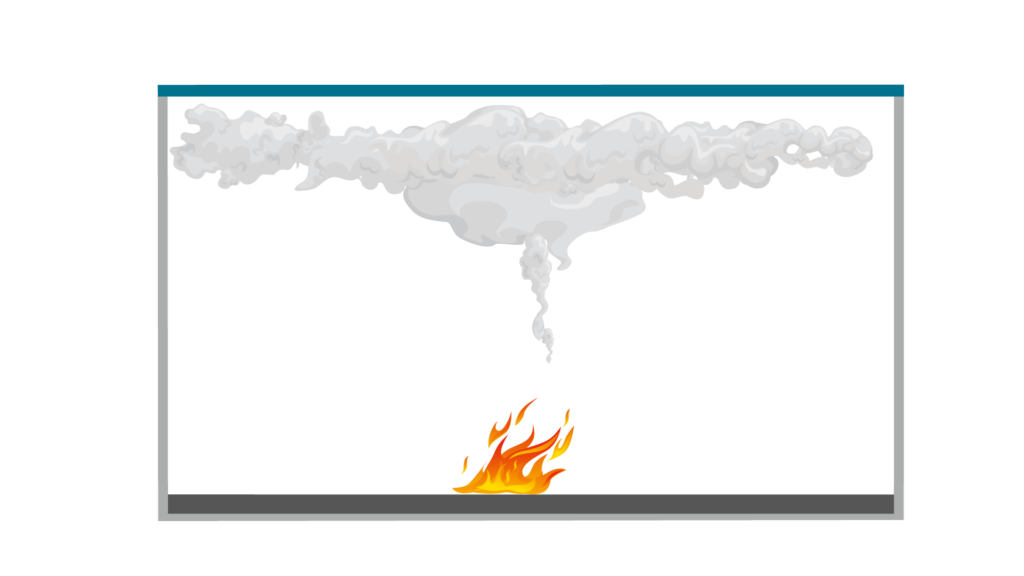

Le rôle d’un écran de cantonnement est de créer une barrière passive placée sous le plafond afin de limiter la dispersion des fumées en cas d’incendie. Il sert à canaliser les fumées vers des zones d’évacuation pour éviter qu’elles ne se répandent dans tout l’espace.

Obligations de désenfumage dans les ERP

Les ERP sont soumis au Règlement de sécurité incendie qui impose des règles strictes pour le désenfumage. Les cantons de désenfumage peuvent être requis pour :

1. Les grands espaces ouverts, comme les centres commerciaux, les halls d’exposition, ou les aéroports, où le volume est tel qu’il faut diviser l’espace pour éviter que la fumée ne se disperse partout.
2. Les bâtiments avec des hauteurs importantes, car la chaleur et la fumée s’élèvent naturellement et peuvent vite saturer le plafond d’un espace vaste sans cloisonnement de fumée.

Quand sont-ils obligatoires ?

Les écrans de cantonnement sont spécifiquement requis si :

• L’espace du bâtiment ou la zone est suffisamment grand pour qu’il soit nécessaire de créer des « poches de fumée ».
• La conception architecturale rend difficile la maîtrise des fumées uniquement par des systèmes de désenfumage (comme les extracteurs).

Les normes en vigueur (notamment la norme NF S 61-932) et les recommandations de la réglementation française en matière de sécurité incendie précisent les situations où les écrans de cantonnement sont obligatoires. Cela dépend donc de l’évaluation des risques, réalisée au moment de la conception ou de la rénovation de l’ERP.

Cas spécifiques : Les grands ERP

Dans les grands ERP de type M (centres commerciaux), R (salles de réunion ou de spectacle), ou L (salles de conférence, salles polyvalentes), les écrans de cantonnement sont généralement obligatoires, car :

• Ils permettent de séparer l’espace en zones de désenfumage efficaces.
• Ils facilitent le guidage des fumées vers les points d’extraction.

Pourquoi les écrans de cantonnement sont-ils nécessaires en ERP ?

Dans les ERP, la sécurité des occupants est une priorité absolue. Les écrans de cantonnement contribuent à :

• Limiter l’exposition aux fumées toxiques : La fumée est l’un des principaux dangers lors d’un incendie, car elle réduit la visibilité et libère des gaz nocifs.
• Faciliter l’évacuation : En canalisant les fumées, les écrans maintiennent des zones plus claires et plus sûres pour permettre une évacuation efficace.
• Faciliter l’intervention des secours : Moins les fumées se dispersent, plus il est facile pour les pompiers de contrôler l’incendie.

Les différents types d’écrans de cantonnement

On distingue principalement deux types d’écrans de cantonnement, qui s’adaptent aux besoins spécifiques des ERP :

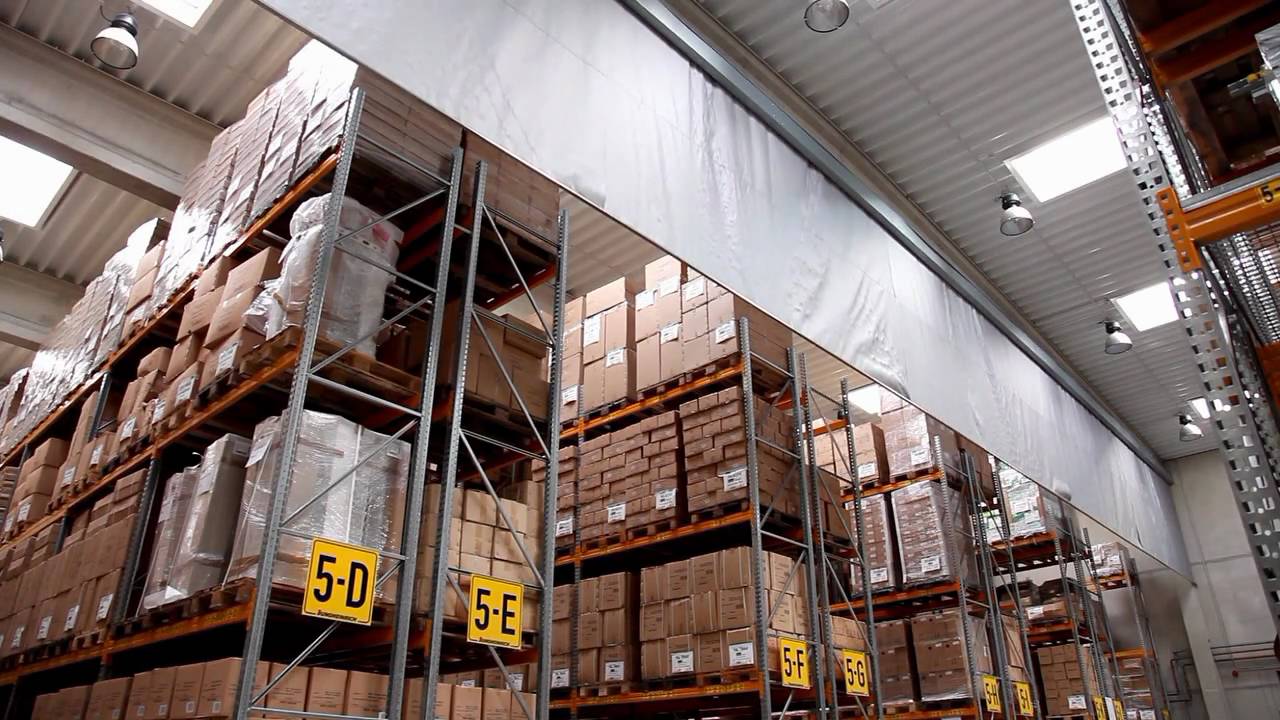

• Les systèmes d’écran fixes : Installés de façon permanente sous le plafond, ils divisent l’espace en compartiments de manière durable. On les retrouve souvent dans les centres commerciaux et grands halls.
• Les systèmes d’écrans mobiles ou déployables : Ils se déploient en cas d’incendie grâce à un mécanisme automatisé. Ces écrans sont utiles dans les endroits où l’esthétique ou la flexibilité des espaces est importante, comme les halls d’exposition ou les salles de concert.

Les écrans déployables, souvent composés de matériaux ignifugés (toiles résistantes au feu). Ils sont invisibles en temps normal et ne s’activent qu’en cas d’alerte incendie.

Réglementations et normes des écrans de cantonnement

Les écrans de cantonnement utilisés dans les établissements recevant du public (ERP) doivent strictement respecter les normes de sécurité incendie en vigueur, notamment la règlementation euroclasses et la norme NF EN 12101-1, qui encadre les systèmes de désenfumage. Ces exigences incluent des dimensions précises, l’utilisation de matériaux résistants au feu et une installation conforme au plan de sécurité incendie propre au bâtiment.

De plus, ces écrans doivent porter le marquage CE, attestant leur conformité aux réglementations européennes. La réglementation impose également une stabilité au feu (SF) spécifique. En accord avec la réglementation IT 246, un écran de cantonnement peut être constitué de différents matériaux ou configurations adaptés :

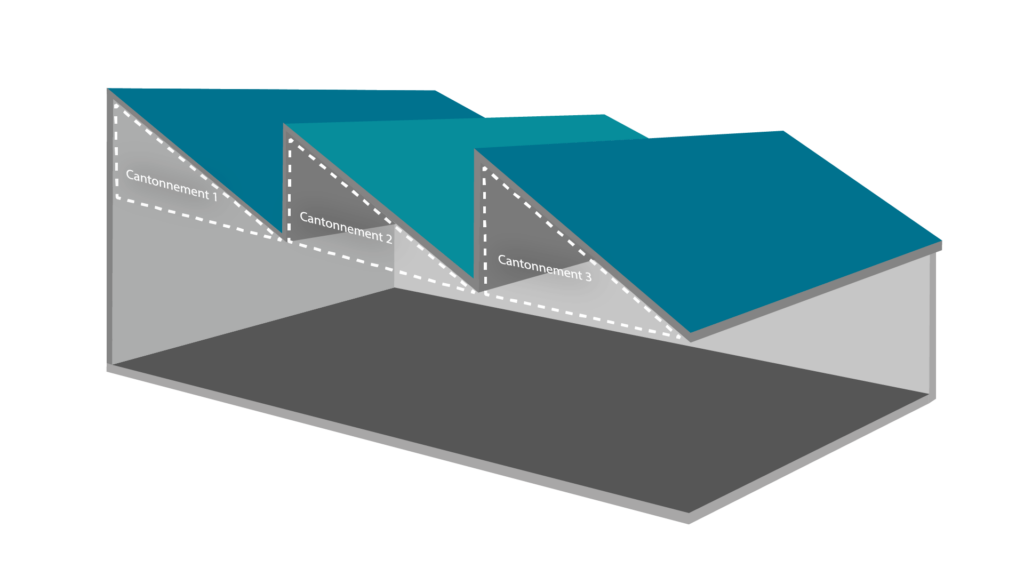

• Éléments de structure tels que la couverture, les poutres ou les murs ;
• Écrans fixes, qu’ils soient rigides ou flexibles, avec une stabilité au feu d’un quart d’heure (DH 30) et fabriqués dans un matériau de catégorie M1 ou B s3 d0 ;
• Écrans mobiles (DAS*), rigides ou flexibles, avec une stabilité au feu d’un quart d’heure (DH 30) et en matériau de catégorie M1 ou B s3 d0.

Les ERP sont également soumis à des contrôles réguliers pour s’assurer que l’équipement est fonctionnel et bien entretenu.

Où et comment installer des écrans de cantonnement en ERP ?

L’installation des écrans de cantonnement doit être pensée en fonction de la structure du bâtiment et des zones stratégiques pour l’évacuation.

Étapes principales :

1. Étude des flux de fumée : Les experts en sécurité incendie réalisent une étude préalable pour identifier les zones où la fumée risque de se concentrer.
2. Positionnement stratégique : Les écrans sont placés pour diviser les grands espaces en compartiments ou « poches » de fumée.
3. Coordination avec les extracteurs d’air : Les écrans de cantonnement guident la fumée vers des points d’extraction pour l’évacuer efficacement.
4. Test et validation : Après installation, des simulations sont effectuées pour vérifier que les écrans fonctionnent correctement et respectent les normes de sécurité incendie.
